갤럭시S8 배터리 없이 사용하기

오늘은 고대 유물이 된 갤럭시 S8을 가지고 놀아보고자 합니다.

폰이 정상적이라면 공기계로 사용하면 되겠습니다만..

추락으로 인한 전면 유리의 하단부의 박살과 이미 만삭이 되어버린 배터리를 살리려면 많은 비용이 발생하여 저의 선택지는 배터리 제거 후 DEX모드를 사용하는 방법밖에 없었습니다.



갤럭시S8 배터리 없이 사용하기

배터리가 부풀대로 부풀어서 접착제의 힘을 뚫고 나와버렸네요..

덕분에 뒷판 탈거는 손쉽게 작업이 가능했습니다.



후면 커버를 제거하고 나면 눈앞에 반겨주는 것은 무선충전 코일입니다.



날개처럼 들어 올리면 내부에 있는 배터리를 볼 수 있게 되어있네요.

일단 배터리를 분리하기 위해서는 무선충전 코일을 제거해야 하므로 상단에 있는 나사 8개를 풀어줍니다.



그러면 손쉽게 무선충전 코일이 제거됩니다.

우리의 목표인 배터리에 접근하였습니다.

배터리의 보호회로를 손으로 메인보드와 분리해준 후 배터리에 붙어있는 접착제를 지렛대의 원리로 제거하여 줍니다.

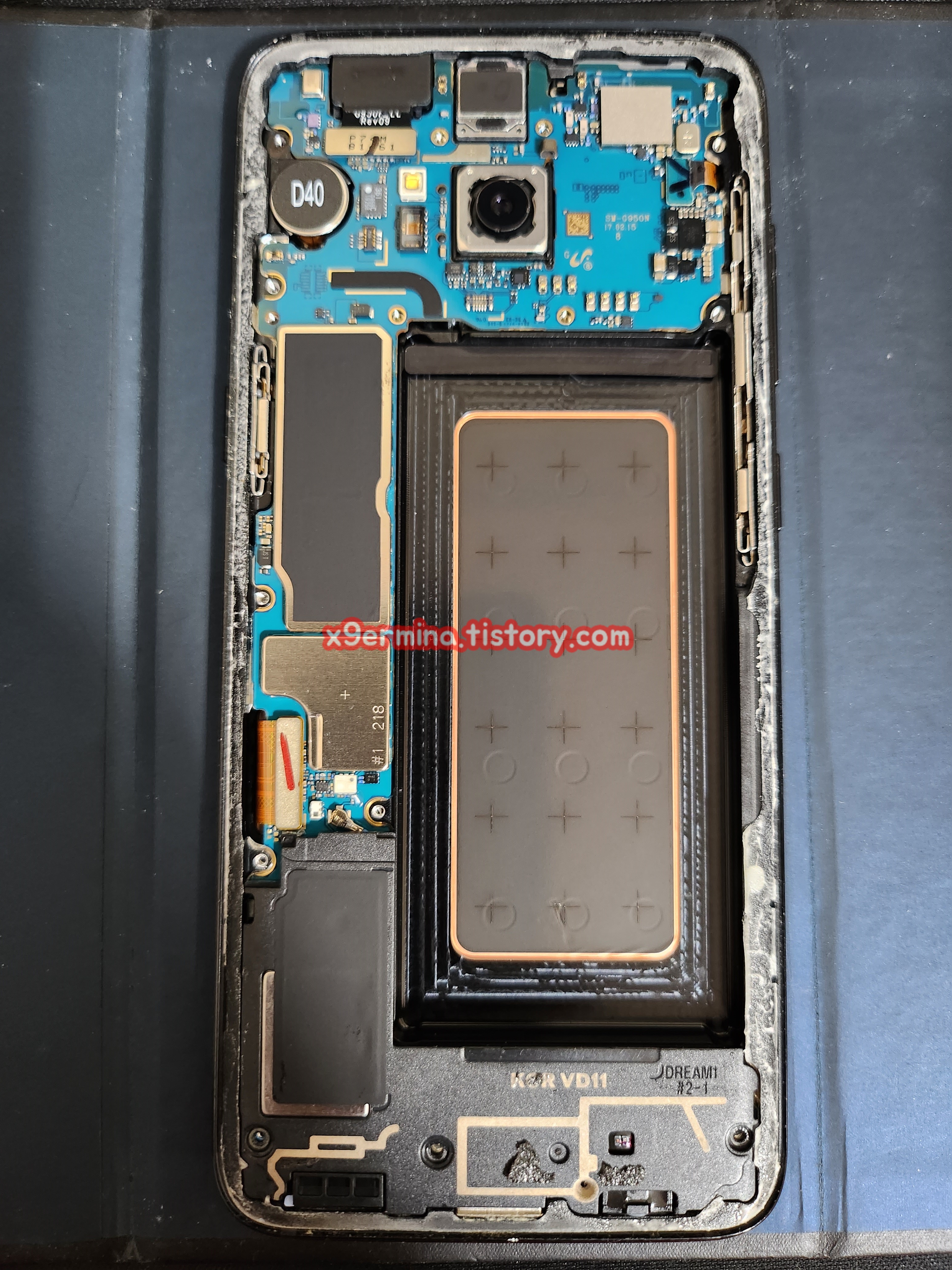

배터리 분리 후의 갤럭시S8의 자태입니다.



뚱뚱하게 부푼 배터리.. 까먹고 계속 놔뒀으면 폭발하지나 않았을지 너무 무섭네요 ㅠㅠ

*배터리에 휴대폰 시리얼 번호 스티커가 붙어있길래(이게 왜 붙어있지?) 모자이크 처리해줬습니다.



2017년 산 배터리네요.

보호회로의 + - 단자 위치를 확인하여 준 후 보호회로를 칼이나 가위로 제거합니다,

이때 쇼트가 나지 않도록 주의해서 따로따로 제거해주셔야 합니다.



스텝업 모듈이나 스텝다운 모듈을 통하여 상시 전원을 연결하려 했으나.. 그럼 휴대성이 많이 떨어지는 관계로 그냥 18650배터리 2개를 병렬로 연결하여 스폿을 쳐놨습니다.

또한 다음번엔 좀 더 쉽게 배터리를 교체할 수 있게 배터리와 보호회로 사이에 터미널을 설치하여 줬습니다.



제가 목표로 하는 회로도입니다.

스마트폰에 있는 보호회로(파란색)는 그대로 사용하여 줘야 스마트폰이 부팅이 되기 때문에 그대로 사용하여 줄 것입니다.

또한 18650의 충전을 위해 충전 회로도 설치하여줍니다.

*충전회로 없이 18650을 연결한 후 스마트폰의 충전단자에 충전기를 연결할 경우 온도 경고문구가 뜨기 때문에 별도의 충전회로를 연결하여 준 것입니다.



구성품은 다음과 같습니다.

1. 사망한 보조배터리에서 추출한 충방전 모듈

2. 스마트폰 배터리에서 추출한 보호회로

3. 18650 2P1S

4. 터미널 연결해 놓은 AWG선



충방전 회로에 납땜을 합니다.



보호회로에도 + - 극성을 잘 맞춰서 납땜을 하여 줍니다.

해당 보호회로에 별도로 극성의 표시가 되어있지 않으므로, 사진을 보시고 참고하여 납땜하여 주시면 됩니다.



먼저, 충방전 회로를 18650에 연결하여 충전이 잘 되는지 테스트해봤습니다.

회로에 LED 불이 들어오는 것을 보니 잘되네요^^



충방전 회로 분리 후, 스마트폰에 18650을 연결하여 정상 작동이 되는지 테스트해봤습니다.

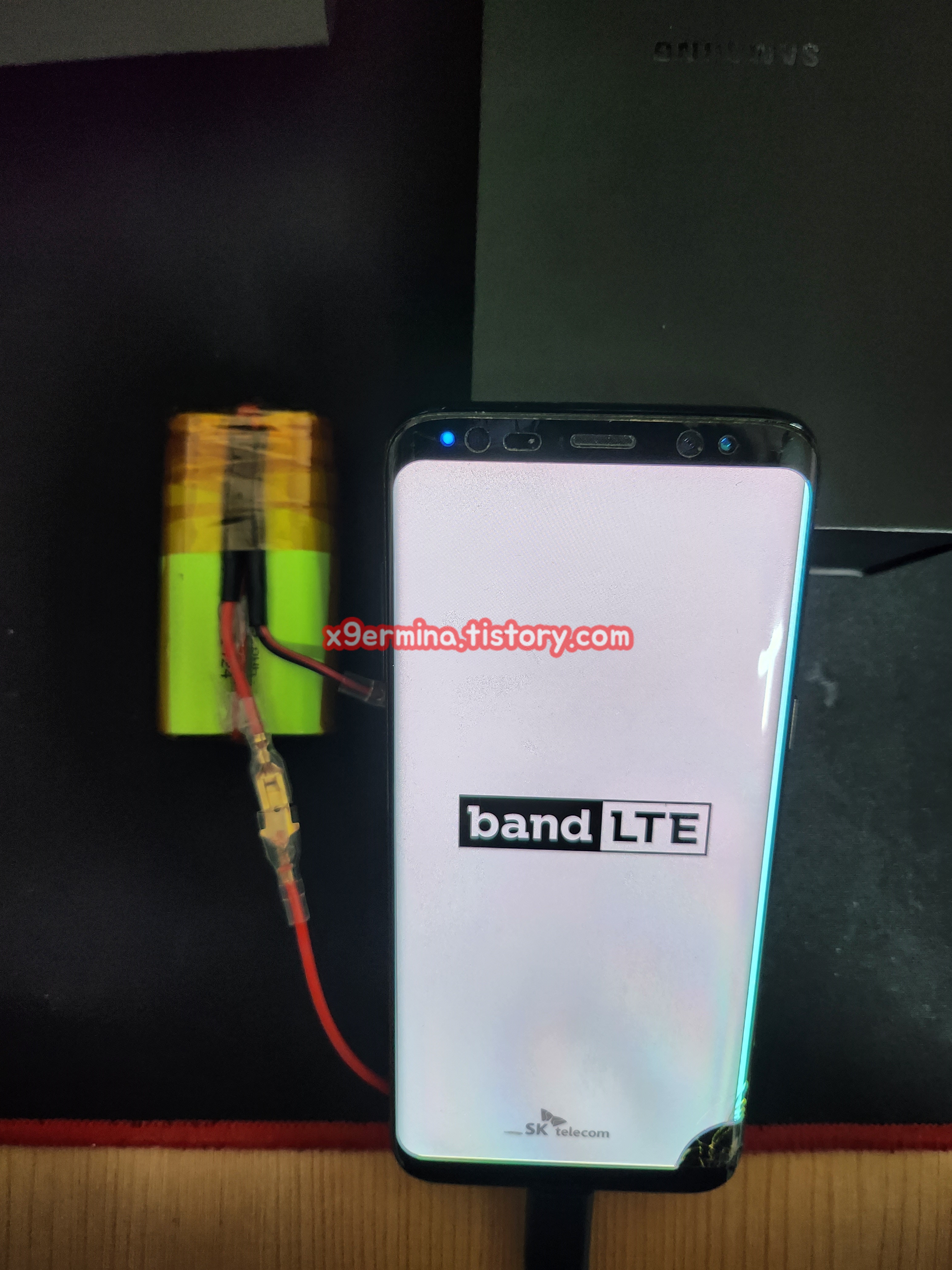

짜잔! 아주 잘 켜지는군요. 성공적입니다 ^^



이제 목표했던 회로도(?)에 따라 충방전 모듈, 18650, 스마트폰 모두를 연결하여 줍니다.

참고로 스마트폰 하단에 연결되어 있는 선은 충전기가 아닌 덱스를 사용하게 해 줄 c to hdmi 케이블입니다.



덱스모드가 아주 성공적으로 작동하는군요 ^^



스마트폰을 사용하면 되지만 덱스모드를 사용하는 이유는,,

바로 스마트폰의 액정이 맛이 가서 싸이키 조명으로 자주 변신하기 때문입니다.

또한 싸이키 조명으로 변신하면 터치가 자기 맘대로 눌려지므로 액정으로 컨트롤할 수 없게 됩니다.



그래서 저는 블루투스 마우스와 블루투스 키보드를 연결하여 덱스모드로 아주 잘 사용 중입니다^^



오랜 시간 안드로이드를 켜놓는 일(?)이 필요할 때 자주 사용하고 있답니다!
