나만의 콘센트 멀티탭 만들기

보통 많은 사람들이 멀티탭을 인터넷 혹은 오프라인 매장에서 구매한다

3구~6구 개별스위치를 가진 멀티탭이 인기 있으며, 이 제품들은 보통 16A 1.5sq의 스펙을 가진다

나도 위 스펙과 같은 멀티탭을 사용해왔으나

스위치 부분에 문제가 생기거나 혹은 멀티탭 내부에 문제가 생겨서 탄 적이 여러번 있다

허용 전류를 넘지 않게 사용 했으나 왜 그런일이 자주 생기는 지는 참 미지수이다

그래서 이번에 집에있는 멀티탭들을 싹 정리하면서 새로 만들기로 했다



1. 준비물

왼쪽부터 플러그, 20A짜리 배선차단기, 3구 콘센트

  1) 플러그

  2) 20A 배선차단기

  3) 3구 콘센트 2개

  4) 2.5sq 전선

  5) 압착기 및 압착 단자



2. 구상도

  6구짜리 콘센트를 만들고 싶었으나 이쁜 선정리와 효율성을 위해 3구 콘센트 2개를 직렬로 연결 하기로 하였다

완성 후의 모습



3. 작업내용

  이 앞 작업 사진은 뒷 부분과 같아서 생략 하였습니다.

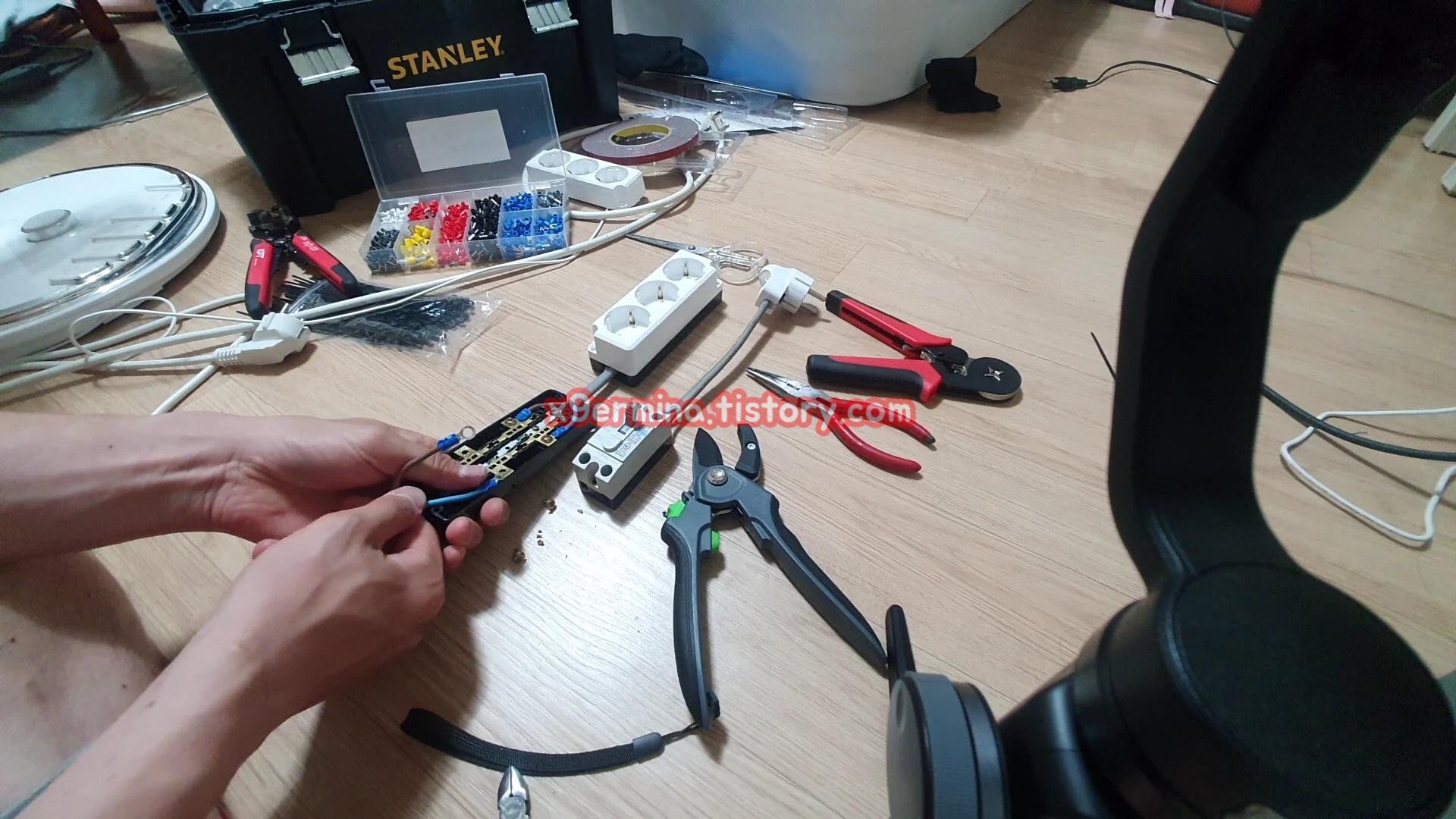

  콘센트 2개를 O단자로 연결하여 줍니다.



  일단 콘센트 하나를 먼저 결합 시킨 후에, 나머지 부분에는 배선차단기와 물려줘야 하므로 플러그 작업을 먼저 합니다.



  플러그와 연결되는 부위, 배선차단기와 연결되는 부위에는 페놀단자를 압착하여 줍니다

  그 이유는 전선이 여러 가닥으로 되어있기 때문에 전선 자체를 드라이버로 고정 시켰을 경우

  전선가닥이 드라이버로 인하여 끊어지거나 혹은 결합이 제대로 되지 않아 빠지는 불상사는 막기 위함입니다



  페놀단자는 플러그에 쉽게 결합 될 수 있게 사이즈가 딱 맞습니다

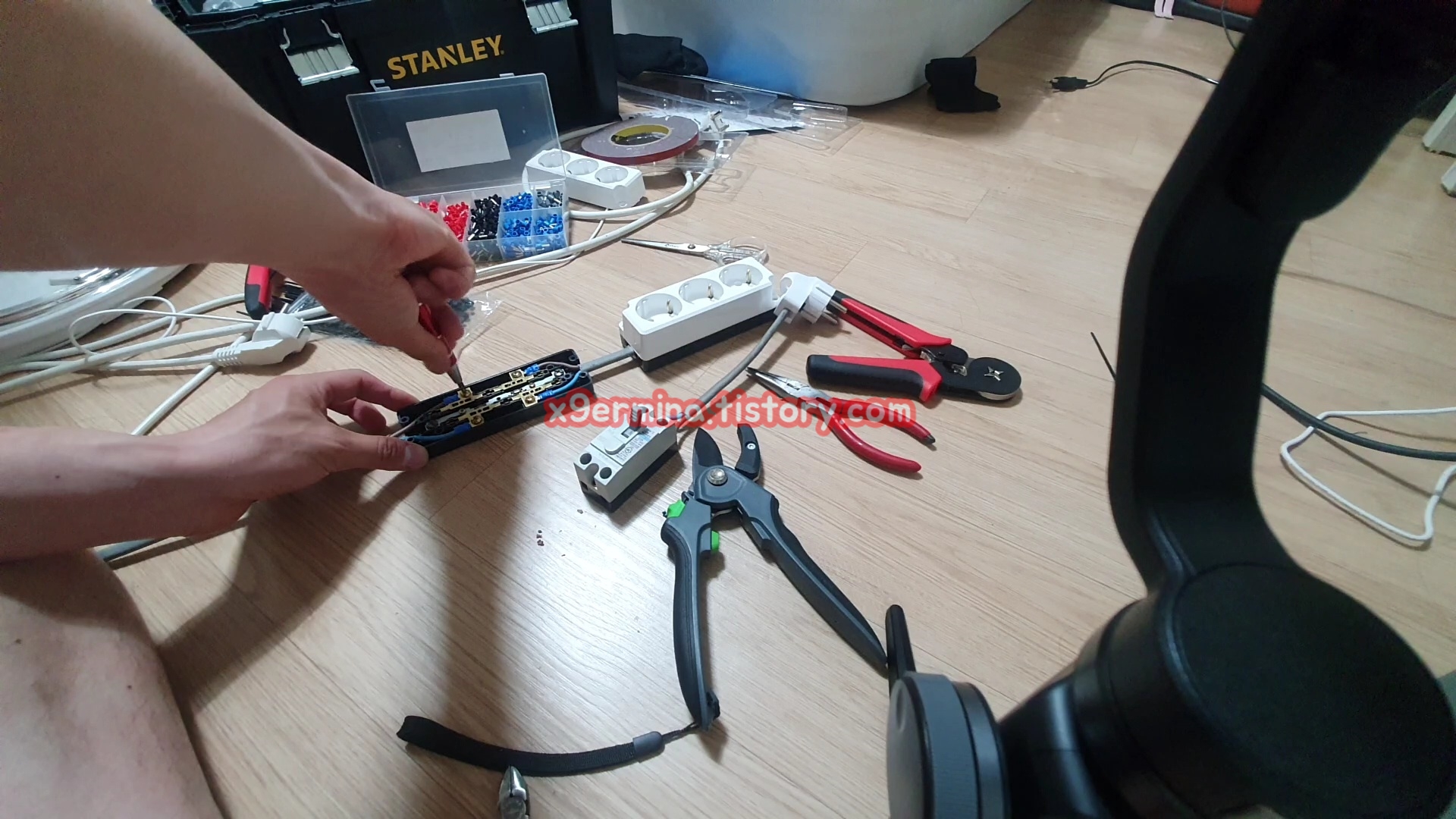

  나사를 조은 후 잘 겹합 되었는지 살짝 당겨 보는 것을 추천드립니다



  보통 비절연터미널을 사용하여 압착하는 것이 결합도가 좋아 추천드리는데

  수축튜브 작업을 하기가 귀찮아 그냥 절연터미널을 사용하였습니다

  절연터미널의 경우 압착을 세게 하였다 하더라도 어느정도 힘을 가하여 당길 경우 빠지는 경우가 있으니

  꼭 압착 후 당겨서 튼튼히 압착 되어있는지 확인하세요



  Y자형 단자가 좀더 편하긴 하나 혹시 나사가 헐거워져 분리 될 위험성을 추후에 방지하고자 O형 단자로 조립하였습니다





4. 후기

  만들어 쓰는게 좀더 안심되고, 원하는 길이 만큼 내가 만들다 보니 선도 깔끔하게 정리 할 수 있어 좋습니다

  1.5sq보다 굵은 2.5sq를 사용하여 전류 허용량을 늘려주고, 전선의 발열도 감소시켜주는 효과가 있습니다

  또한 플러그와 콘센트 사이에 배선차단기를 설치하여 과전류로 인한 화재를 방지 할 수 있어 심적 위로(?)가 되네요^^

  다음에는 더 좋은 정보로 찾아뵙겠습니다
